Hogyan mérjük meg a tengelytávolságot a megfelelő kilincs kiválasztásához?

Egy intelligens kilincs vásárlásán gondolkodik, de elveszett a helyes választáshoz szükséges technikai részletekben? A következő sorok tisztázzák a kérdést az Ön számára. Elolvasásuk után pontosan tudni fogja, mire kell figyelnie, mit és hol kell mérnie az ajtón.

Kilincs-tengely távolság
A kilincs-tengely távolság a kilincs és a zár nyílása közötti távolság. Ez akkor játszik fontos szerepet, ha pajzsos illesztéssel ellátott intelligens kilincset vásárol (a kilincs és a zárnyílás egy „pajzzsal” van összekötve, és egy egységként viselkedik az ajtón). A rozettás szerelvények esetében ez a szám nem játszik szerepet, mivel a zárnyílás és a kilincs külön-külön helyezkedik el az ajtón. A könnyebb tájékozódás érdekében képeket csatolunk:

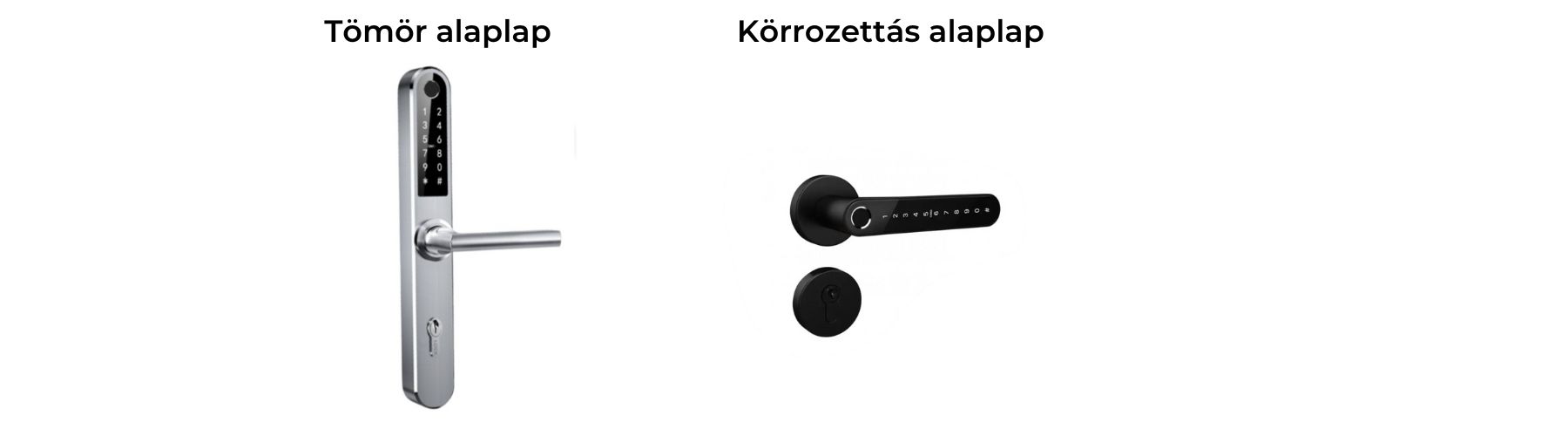

Štítové a rozetové kování kliky (1)

Körrozettás alaplap
A cseh szabványok szerint háromféle ajtószerelvény-távolság létezik: 72, 90, 92 mm. Ha a cseh szabványok szerint gyártott kilincset szeretne elhelyezni ajtaján, akkor biztosan a megfelelőt választja az intelligens ajtókilincsek kínálatából.

Távolsági méretek:

  • 72 mm - es osztástávolság (elsősorban beltéri ajtókra jellemző, kivételesen a bejárati ajtókon is megtalálható)
  • 90 mm - osztástávolság (általában bejárati és biztonsági ajtókon, kivételesen beltéri ajtókon)
  • 92 mm - es osztástávolság (általában régi ajtókon és többpontos zárral felszerelt ajtókon)

Hogyan mérjük meg az illesztés távolságát?

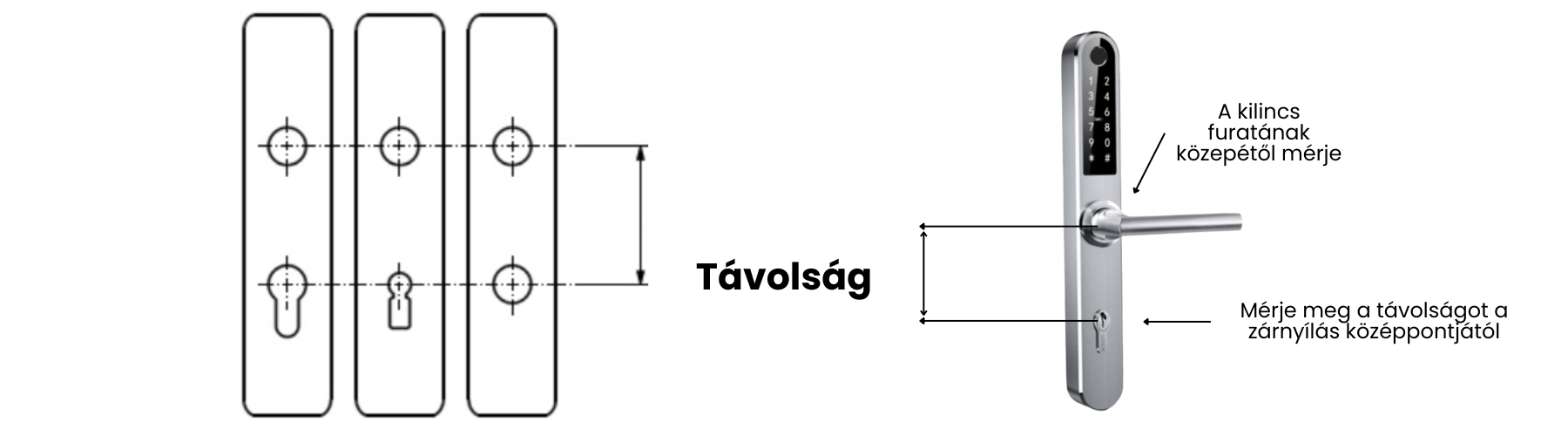

Az osztás a kilincsfurat és a zárfurat közötti távolság. Fontos, hogy mindig a két furat középpontjától mérje a távolságot, lásd az alábbi képet.

Távolság
A kilincs furatának közepétől mérje. A zár kerek lyukának közepétől mérje a távolságot. A távolságot már ismeri. Ezen információk alapján könnyedén kiválaszthatja az ajtajához megfelelő kilincset.

Štítové a rozetové kování kliky (3)

Kilincseink a cseh szabvány szerint a következő osztásokban készülnek: 72 mm, 90 mm és 92 mm).

Ajtó vastagsága
Ahhoz, hogy a kilincs megfelelően illeszkedjen az ajtóhoz, érdemes megmérni az ajtó vastagságát. Például a H1 kilincseink, amelyek mindhárom osztásméretben kaphatók, 35-75 mm vastagságú ajtókhoz illeszkednek (nettó vastagság a illesztések nélkül).
